CISCO PACKET TRACER ADALAH

Packet Tracer adalah sebuah software yang dikembangkan oleh Cisco. Dimana software tersebut berfungsi untuk membuat suatu jaringan komputer atau sering disebut dengan computer network. Dalam program ini telah tersedia beberapa komponen–kompenen atau alat–alat yang sering dipakai atau digunakan dalam system network tersebut, Misalkan contoh seperti kabel Lan ( cross over, console, dll ) , HUB, SWITCHES, ROUTER dan lain sebagainya. Sehingga kita dapat dengan mudah membuat sebuah simulasi jaringan computer di dalam PC Anda, simulasi ini berfungsi untuk mengetahui cara kerja pada tiap–tiap alat tersebut dan cara pengiriman sebuah pesan dari komputer 1 ke computer lain dapat di simulasikan juga disini.

Versi saat ini dari Packet Tracer mendukung sebuah array dari simulasi protokol lapisan Aplikasi , serta dasar routing dengan RIP, OSPF, dan EIGRP, sejauh yang diperlukan oleh kurikulum CCNA saat ini. Sementara Packet Tracer bertujuan untuk memberikan simulasi realistis dari jaringan fungsional, aplikasi ini hanya menggunakan sejumlah kecil dari fitur yang ditemukan dalam perangkat keras yang sebenarnya menjalankan Cisco IOS saat ini. Dengan demikian, Pengusut Paket yang cocok untuk jaringan produksi model. Dengan diperkenalkannya versi 5.3, beberapa fitur baru yang ditambahkan, termasuk BGP. BGP bukan bagian dari kurikulum CCNA. Ini adalah bagian dari kurikulum CCNP.

Berikut apa saja fasilitas yang baru di Packet Tracer 5.3

Improved Linksys models, wireless security
New PPPoE, enhanced IPSec, Cable and DSL enhancements
Call Manager Express (VOIP support)
FTP server and routers/switches -Server and Client
Email system (SMTP –POP3) -Server and Client
Improved multiareaOSPF, EIGRP
BGP–realistic representation of Internet for scenarios
Generic IP end devices –to create more versatility in device creation
Activity Wizard Initial Tree enhancements –more scenario variations

Langkah Percobaan

Buka program Cisco Packet Tracer

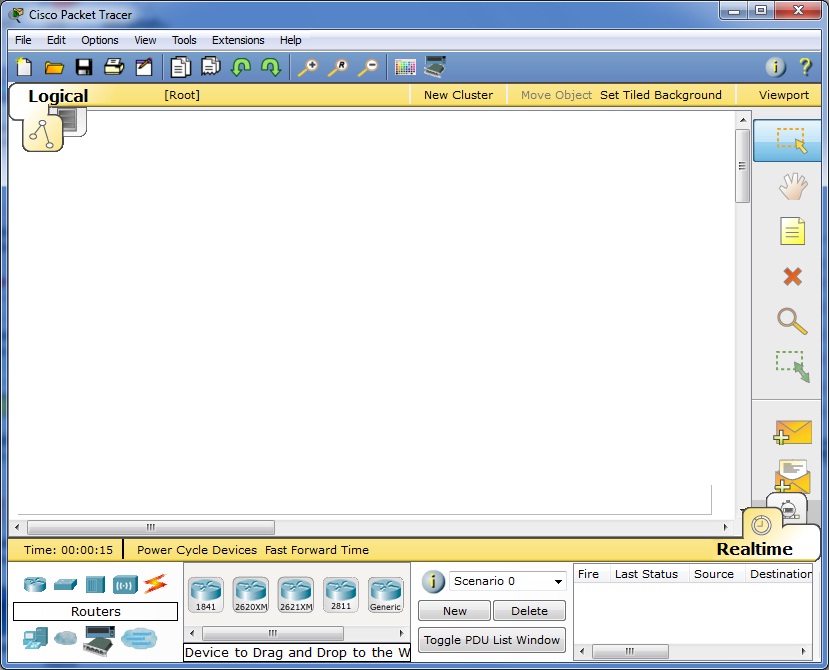

Tampilan Awal Packet Tracer

Untuk membuat sebuah konfigurasi jaringan, jenis-jenis kabel penghubung ditentukan berdasarkan aturan sebagai berikut :

Untuk mengkoneksikan peralatan yang berbeda, gunakan kabel Straight-through :

Router - Switch
Router - Hub
PC - Switch
PC - Hub

Untuk mengkoneksikan peralatan yang sama, gunakan kabel Cross-Over :

Router - Router
PC - PC
Switch - Switch
Switch - Hub

Untuk mengkonfigurasi Router melalui PC gunakan kabel Roll-Over.

Percobaan Pertama, masukkan dua buah PC yang berada di End Device dan hubungkan masing-masing device dengan kabel yang sesuai.

Konfigurasi masing-masing, proses konfigurasi merupakan bagian penting dalam susunan jaringan. Proses konfigurasi di masing-masing device diperlukan untuk mengaktifkan fungsi dari device tersebut. Proses konfigurasi meliputi pemberian IP Address dan subnet mask pada interface-interface device, pemberian label nama dan sebagainya. Caranya Double klik PC yang ingin dikonfigurasi --> Config --> FastEthernet.

Konfigurasi PC pertama

Konfigurasi PC kedua

Kemudian lakukan proses simulasi untuk memastikan apakah jaringan yang sudah dibuat dapat berjalan dengan baik atau tidak. Sebelum menjalankan proses ini, pastikan bahwa antar device sudah terkoneksi dengan benar, yaitu dengan perintah ping ke device tujuan. Contoh : dari device dengan IP address 192.168.0.1 dilakukan ping ke device tujuan 192.168.0.2. Jika koneksi tersambung dengan baik, akan muncul balasan sebagai berikut :

Langkah-langkah melakukan PING, double klik PC --> Desktop --> Command Prompt.

Percobaan kedua, masukkan tiga buah PC dan sebuah HUB. Tambahkan PDU yang terletak di panel sebelah kanan dan klik di PC pengirim kemudian klik satu kali lagi pada PC penerima. Atur IP Address dan Subnet Mask ketiga PC tersebut.

Untuk menjalankan simulasi, klik panel simulasi pada menu utama Packet Tracer, akan muncul display Simulation Panel.

Jenis-jenis paket yang dikirim meliputi paket ARP, Telnet, EIGRP, OSPF, ICMP dan sebagainya. Klik tombol Edit Filters, pilih paket ICMP. Untuk menjalankan simulasi, klik tombol Auto Capture/Play, dan untuk menghentikannya klik tombol yang sama. Hasil simulasi ditunjukkan pada gambar di bawah ini.

Hasil Simulasi

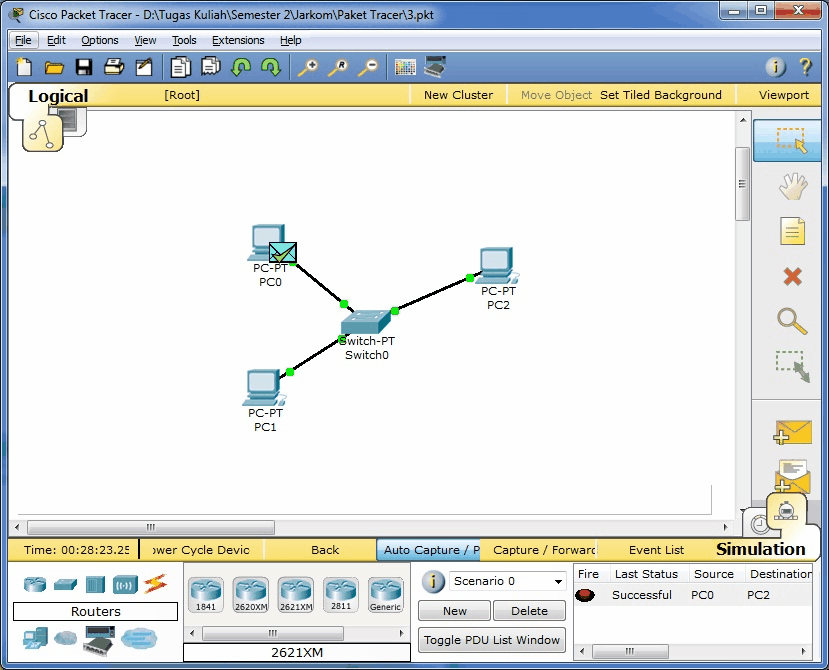

Percobaan ketiga, sama seperi diatas tetapi kali ini saya akan menggunakan switch sebagai pengganti HUB. Ikuti langkah-langkahnya seperti percobaan kedua. Hasil simulasi akan seperti gambar di bawah ini.

Perbedaan penggunaan Hub dan Switch, di dalam hub tidak ada proses apa-apa dalam menangani traffic jaringan. Hub hanya mengulang sinyal yang masuk ke seluruh port yang ada pada hub tersebut. Ini akan sangat berbeda dengan switch, di dalam switch setiap port berfungsi juga sebagai suatu bridge. Jika suatu port terhubung dengan suatu device maka secara prinsipal setiap device akan bersifat independen terhadap device lainnya. Perbedaan lainnya lagi adalah bahwa 10/100 ethernet hub hanya bekerja secara half-duplex, ini artinya adalah sebuah device hanya dapat mengirim atau menerima data pada suatu waktu tertentu. Switch mampu bekerja secara full-duplex yang artinya mampu menerima dan mengirimkan data pada saat yang bersamaan. Ini semua bisa dilakukan karena switch dapat secara pintar melakukan forward traffic paket data khusus hanya kepada device-device yang terlibat saja.

Percobaan keempat kali ini saya akan menggunakan 6 buah PC, satu buah Hub, satu buah Switch, dan tambahkan PDU, kali ini saya menggunakan PC0 sebagai pengirim dan PC5 sebagai penerima. Hubungkan masing-masing device seperti ini.
